[UMC 3rd/Android] 파파고 UI 구현 (xml)

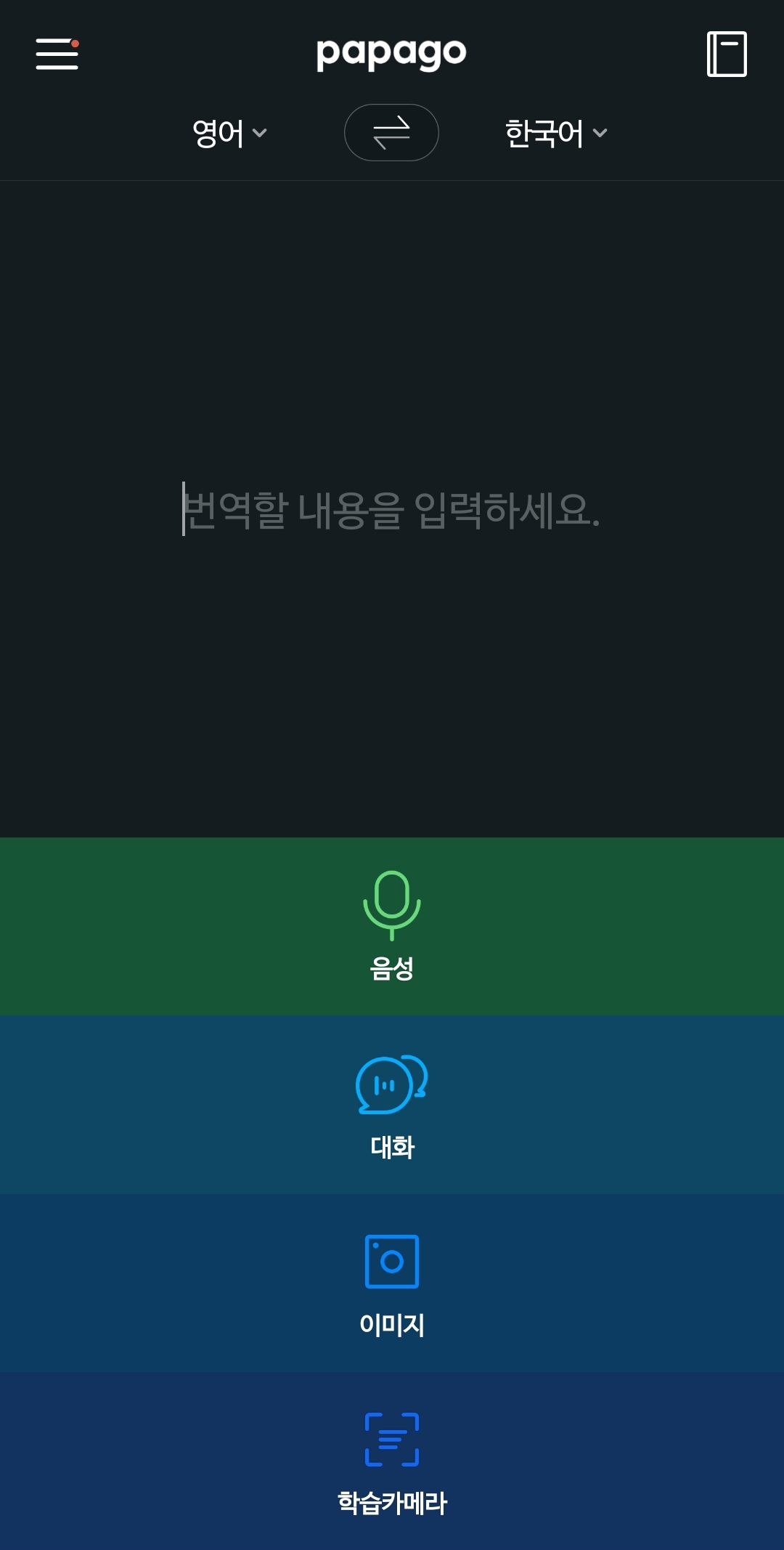

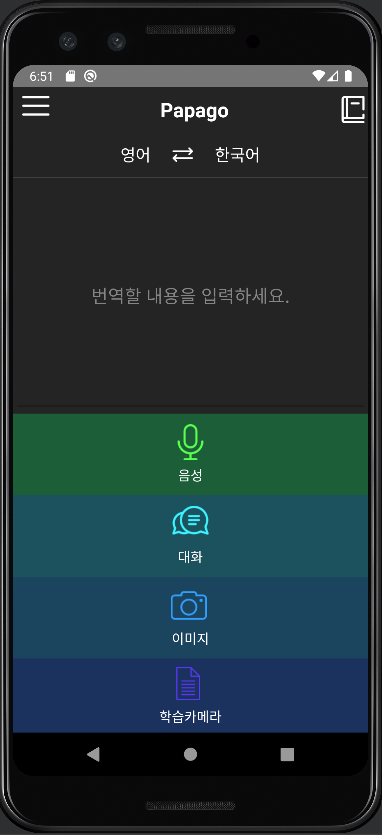

1️⃣ 메인 화면



<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#242424"
    tools:context=".MainActivity">

    <LinearLayout
        android:id="@+id/header"
        android:layout_width="match_parent"
        android:layout_height="50dp">

        <ImageView
            android:id="@+id/menu_btn"
            android:layout_width="30dp"
            android:layout_height="30dp"
            android:src="@drawable/menu"
            android:layout_margin="10dp" />

        <TextView
            android:id="@+id/papago"
            android:layout_width="280dp"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:gravity="center"
            android:textSize="22dp"
            android:textStyle="bold"
            android:text="Papago"
            android:textColor="@color/white"/>

        <ImageView
            android:layout_width="30dp"
            android:layout_height="30dp"
            android:src="@drawable/book"
            android:layout_margin="10dp"/>

    </LinearLayout>

    <LinearLayout
        android:id="@+id/language_change"
        android:layout_width="match_parent"
        android:layout_height="50dp"
        android:layout_below="@id/header"
        android:gravity="center">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:text="영어"
            android:textSize="18dp"
            android:textColor="@color/white"/>

        <ImageView
            android:layout_width="30dp"
            android:layout_height="30dp"
            android:src="@drawable/switch_btn"
            android:layout_margin="10dp"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="10dp"
            android:text="한국어"
            android:textSize="18dp"
            android:textColor="@color/white"/>

   </LinearLayout>

    <View
        android:id="@+id/line"
        android:layout_width="match_parent"
        android:layout_height="0.7dp"
        android:layout_below="@+id/language_change"
        android:background="#858585"/>

    <RelativeLayout
        android:id="@+id/input"
        android:layout_width="match_parent"
        android:layout_height="260dp"
        android:layout_below="@+id/line" >

        <EditText
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:gravity="center"
            android:hint="번역할 내용을 입력하세요."
            android:textColorHint="#858585"
            android:textSize="20dp"/>

    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/bottom1"
        android:layout_width="match_parent"
        android:layout_height="90dp"
        android:layout_below="@+id/input"
        android:gravity="center"
        android:background="#1b5e38">

        <ImageView
            android:id="@+id/image1"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:layout_marginTop="6dp"
            android:src="@drawable/microphone"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="6dp"
            android:layout_below="@+id/image1"
            android:text="음성"
            android:textColor="@color/white"
            android:textSize="15dp"/>

    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/bottom2"
        android:layout_width="match_parent"
        android:layout_height="90dp"
        android:layout_below="@+id/bottom1"
        android:gravity="center"
        android:background="#1b525e">

        <ImageView
            android:id="@+id/image2"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:layout_marginTop="6dp"
            android:src="@drawable/conversation"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="6dp"
            android:layout_below="@+id/image2"
            android:text="대화"
            android:textColor="@color/white"
            android:textSize="15dp"/>

    </RelativeLayout>
    <RelativeLayout
        android:id="@+id/bottom3"
        android:layout_width="match_parent"
        android:layout_height="90dp"
        android:layout_below="@+id/bottom2"
        android:gravity="center"
        android:background="#1b445e">

        <ImageView
            android:id="@+id/image3"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:layout_marginTop="6dp"
            android:layout_marginHorizontal="5dp"
            android:src="@drawable/camera"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="6dp"
            android:layout_below="@+id/image3"
            android:text="이미지"
            android:textColor="@color/white"
            android:textSize="15dp"/>

    </RelativeLayout>

    <RelativeLayout
        android:id="@+id/bottom4"
        android:layout_width="match_parent"
        android:layout_height="90dp"
        android:layout_below="@+id/bottom3"
        android:gravity="center"
        android:background="#1b325e">

        <ImageView
            android:id="@+id/image4"
            android:layout_width="40dp"
            android:layout_height="40dp"
            android:layout_marginTop="6dp"
            android:layout_marginHorizontal="18dp"
            android:src="@drawable/document"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_margin="6dp"
            android:layout_below="@+id/image4"
            android:text="학습카메라"
            android:textColor="@color/white"
            android:textSize="15dp"/>

    </RelativeLayout>

</RelativeLayout>

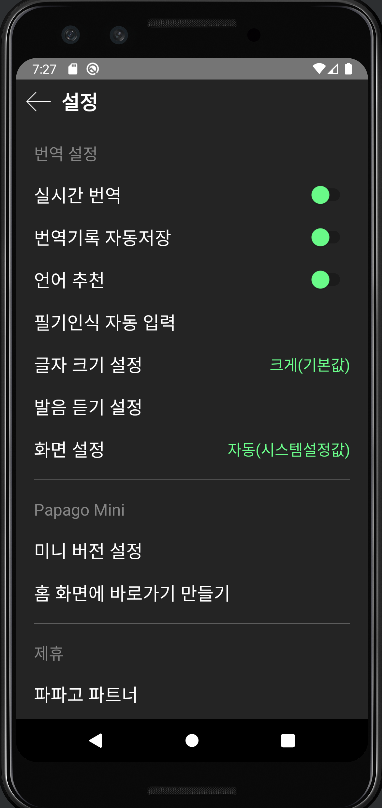

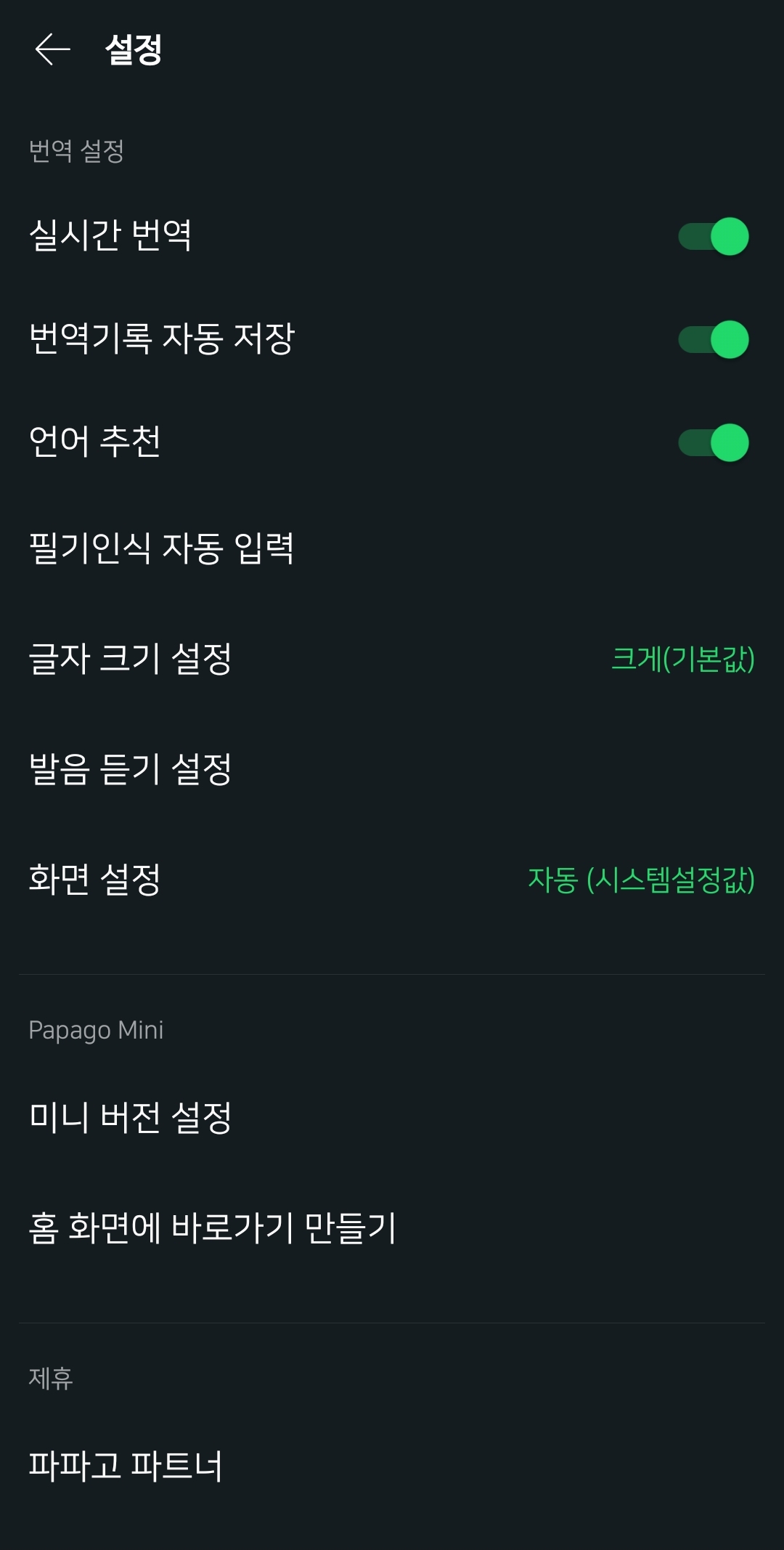

2️⃣ 설정 화면

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#242424"
    android:orientation="vertical"
    tools:context=".SettingActivity">

    <LinearLayout
        android:id="@+id/header"
        android:layout_width="match_parent"
        android:layout_height="50dp">

        <ImageView
            android:layout_width="30dp"
            android:layout_height="30dp"
            android:src="@drawable/left_arrow"
            android:layout_margin="10dp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginVertical="10dp"
            android:text="설정"
            android:textSize="22dp"
            android:textStyle="bold"
            android:textColor="@color/white"/>

    </LinearLayout>

    <ScrollView
        android:layout_width="match_parent"
        android:layout_height="wrap_content" >

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            android:paddingVertical="10dp"
            android:paddingHorizontal="20dp">

            <TextView
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="번역 설정"
                android:textSize="18dp"
                android:textColor="#858585"/>

            <androidx.constraintlayout.widget.ConstraintLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp" >

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintStart_toStartOf="parent"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:text="실시간 번역"
                    android:textSize="20dp"
                    android:textColor="@color/white"/>

                <Switch
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintEnd_toEndOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:thumbTint="#6bff8b" />

            </androidx.constraintlayout.widget.ConstraintLayout>

            <androidx.constraintlayout.widget.ConstraintLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp" >

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintStart_toStartOf="parent"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:text="번역기록 자동저장"
                    android:textSize="20dp"
                    android:textColor="@color/white"/>

                <Switch
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintEnd_toEndOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:thumbTint="#6bff8b" />

            </androidx.constraintlayout.widget.ConstraintLayout>

            <androidx.constraintlayout.widget.ConstraintLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp" >

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintStart_toStartOf="parent"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:text="언어 추천"
                    android:textSize="20dp"
                    android:textColor="@color/white"/>

                <Switch
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintEnd_toEndOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:thumbTint="#6bff8b" />

            </androidx.constraintlayout.widget.ConstraintLayout>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="필기인식 자동 입력"
                android:textSize="20dp"
                android:textColor="@color/white"/>

            <androidx.constraintlayout.widget.ConstraintLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp" >

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintStart_toStartOf="parent"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintTop_toTopOf="parent"

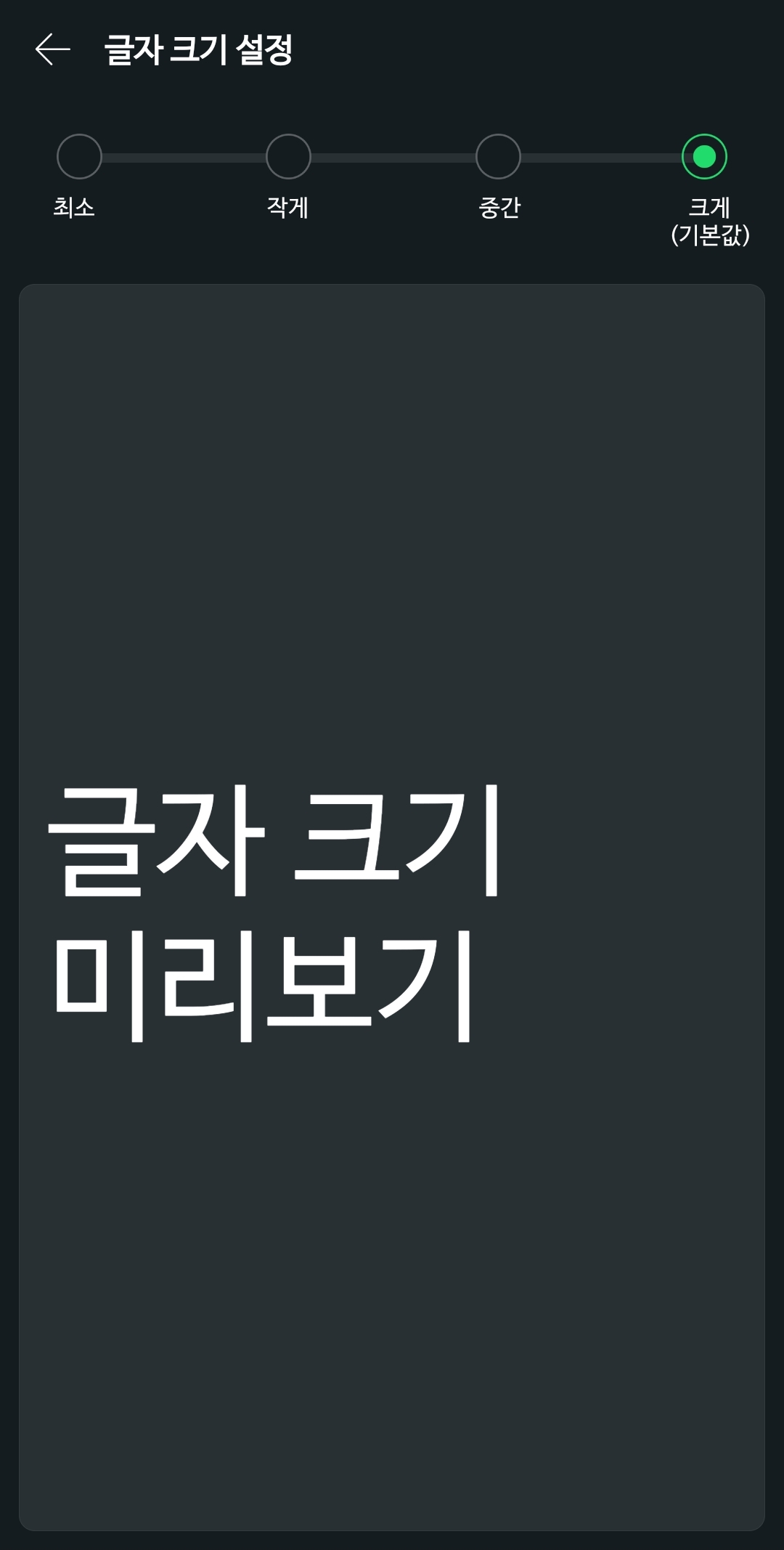

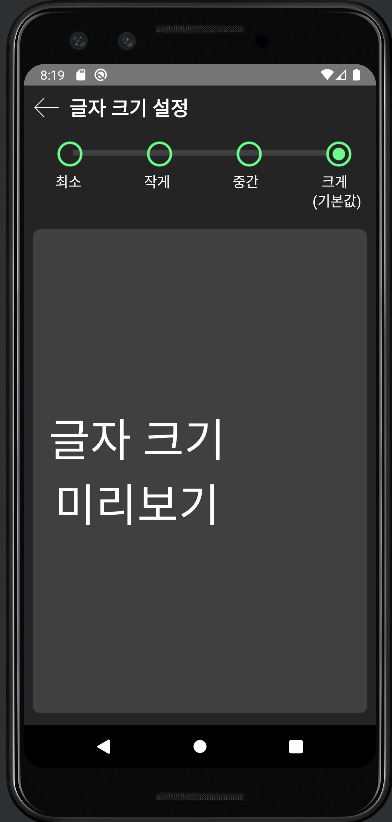

                    android:text="글자 크기 설정"
                    android:textSize="20dp"
                    android:textColor="@color/white"/>

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintEnd_toEndOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:text="크게(기본값)"
                    android:textSize="17dp"
                    android:textColor="#6bff8b" />

            </androidx.constraintlayout.widget.ConstraintLayout>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="발음 듣기 설정"
                android:textSize="20dp"
                android:textColor="@color/white"/>

            <androidx.constraintlayout.widget.ConstraintLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp" >

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintStart_toStartOf="parent"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:text="화면 설정"
                    android:textSize="20dp"
                    android:textColor="@color/white"/>

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    app:layout_constraintBottom_toBottomOf="parent"
                    app:layout_constraintEnd_toEndOf="parent"
                    app:layout_constraintTop_toTopOf="parent"
                    android:text="자동(시스템설정값)"
                    android:textSize="17dp"
                    android:textColor="#6bff8b" />

            </androidx.constraintlayout.widget.ConstraintLayout>

            <View
                android:layout_width="match_parent"
                android:layout_height="0.7dp"
                android:layout_marginVertical="10dp"
                android:background="#5c5c5c"/>

            <TextView
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="Papago Mini"
                android:textSize="18dp"
                android:textColor="#858585"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="미니 버전 설정"
                android:textSize="20dp"
                android:textColor="@color/white"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="홈 화면에 바로가기 만들기"
                android:textSize="20dp"
                android:textColor="@color/white"/>

            <View
                android:layout_width="match_parent"
                android:layout_height="0.7dp"
                android:layout_marginVertical="10dp"
                android:background="#5c5c5c"/>

            <TextView
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="제휴"
                android:textSize="18dp"
                android:textColor="#858585"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="파파고 파트너"
                android:textSize="20dp"
                android:textColor="@color/white"/>

            <View
                android:layout_width="match_parent"
                android:layout_height="0.7dp"
                android:layout_marginVertical="10dp"
                android:background="#5c5c5c"/>

            <TextView
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="도움말"
                android:textSize="18dp"
                android:textColor="#858585"/>

            <TextView
                android:layout_width="wrap_content"
                android:layout_height="wrap_content"
                android:paddingVertical="10dp"
                android:text="고객센터"
                android:textSize="20dp"
                android:textColor="@color/white"/>

        </LinearLayout>

    </ScrollView>

</LinearLayout>



3️⃣ 글자 크기 설정 화면

글자 크기 선택하는 부분을 FrameLayout으로 해서 View위에 RadioButton 겹쳐서 배열했는데, 라디오 버튼 뒤로 선이 보이는 문제가 발생했다. 스터디를 통해 라디오 버튼의 background를 줘서 변경 가능할 것 같다는 피드백을 받았다.

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="#242424"
    android:orientation="vertical"
    tools:context=".TextSizeActivity">

    <LinearLayout
        android:id="@+id/header"
        android:layout_width="match_parent"
        android:layout_height="50dp">

        <ImageView
            android:layout_width="30dp"
            android:layout_height="30dp"
            android:src="@drawable/left_arrow"
            android:layout_margin="10dp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_marginVertical="10dp"
            android:text="글자 크기 설정"
            android:textSize="22dp"
            android:textStyle="bold"
            android:textColor="@color/white"/>

    </LinearLayout>

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="100dp">

        <View
            android:layout_width="match_parent"
            android:layout_height="6dp"
            android:layout_gravity="center"
            android:layout_marginBottom="25dp"
            android:layout_marginHorizontal="55dp"
            android:background="#404040"/>

        <LinearLayout
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:orientation="vertical"
            android:layout_gravity="center">

            <RadioGroup
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:orientation="horizontal">

                <RadioButton
                    android:layout_width="30dp"
                    android:layout_height="30dp"
                    android:layout_marginHorizontal="35dp"
                    android:scaleX="1.4"
                    android:scaleY="1.4"
                    android:buttonTint="#6bff8b"/>

                <RadioButton
                    android:layout_width="30dp"
                    android:layout_height="30dp"
                    android:layout_marginHorizontal="35dp"
                    android:scaleX="1.4"
                    android:scaleY="1.4"
                    android:buttonTint="#6bff8b"/>

                <RadioButton
                    android:layout_width="30dp"
                    android:layout_height="30dp"
                    android:layout_marginHorizontal="35dp"
                    android:scaleX="1.4"
                    android:scaleY="1.4"
                    android:buttonTint="#6bff8b"/>

                <RadioButton
                    android:layout_width="30dp"
                    android:layout_height="30dp"
                    android:layout_marginHorizontal="35dp"
                    android:scaleX="1.4"
                    android:scaleY="1.4"
                    android:buttonTint="#6bff8b"/>

            </RadioGroup>

            <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="wrap_content"
                android:layout_marginTop="5dp">

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_marginHorizontal="35dp"
                    android:text="최소"
                    android:textSize="16dp"
                    android:textColor="@color/white"/>

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_marginHorizontal="35dp"
                    android:text="작게"
                    android:textSize="16dp"
                    android:textColor="@color/white"/>

                <TextView
                    android:layout_width="wrap_content"
                    android:layout_height="wrap_content"
                    android:layout_marginHorizontal="35dp"
                    android:text="중간"
                    android:textSize="16dp"
                    android:textColor="@color/white"/>

                <LinearLayout
                    android:layout_width="80dp"
                    android:layout_height="wrap_content"
                    android:layout_marginLeft="25dp"
                    android:layout_marginRight="35dp"
                    android:orientation="vertical">

                    <TextView
                        android:layout_width="wrap_content"
                        android:layout_height="wrap_content"
                        android:layout_marginLeft="10dp"
                        android:text="크게"
                        android:textSize="16dp"
                        android:textColor="@color/white"/>

                    <TextView
                        android:layout_width="80dp"
                        android:layout_height="wrap_content"
                        android:text="(기본값)"
                        android:textSize="16dp"
                        android:textColor="@color/white"/>

                </LinearLayout>

            </LinearLayout>

        </LinearLayout>

    </FrameLayout>

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content">

        <View
            android:layout_width="match_parent"
            android:layout_height="540dp"
            android:layout_margin="10dp"
            android:background="@drawable/border_radius"/>

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="match_parent"
            android:gravity="center"
            android:layout_marginLeft="20dp"
            android:text="글자 크기\n미리보기"
            android:textSize="50dp"
            android:textColor="@color/white"/>

    </FrameLayout>

</LinearLayout>
